10. 設備介紹(一) : 支架結構

太陽能板面積大,要穩固的鎖付於屋頂需要靠堅固的支架結構來固定,否則台灣每年平均都有3~4個颱風侵襲,又位處於地震帶,發電系統需長期使用(20~25年以上),支架的設計與施工品質對於系統的發電效率可靠度有很大的影響。
 不同的屋頂也會有不同的支架設計方式,說明如下:

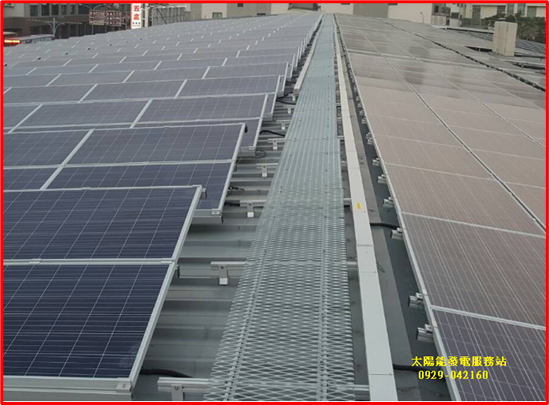

< 鐵皮屋頂—平貼式 >

 通常使用鋁支架,優點是組立快速且有彈性,有陽極處理過鋁支架表面可以防止氧化。支架設計時須注意考慮:

1.能接收最多日照,避開遮陰 2.與鐵皮屋頂保持一定距離,以利通風,模組過熱會影響發電效率3.預留維修走道,方便日後清洗板子及維修4.結構應考慮颱風來時能否抵抗風壓,尤其北面撐高時風壓會比較大5.螺絲及壓塊使用的大小、材質、數量是否足夠




 除了鋁擠支架外,也有系統商採用其它材料當作支架,如C型鋼、方管、H型鋼等等,都各有其優點。

< RC(透天厝)屋頂—架高式 >

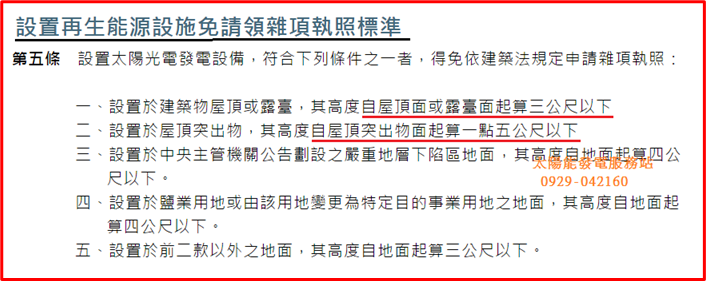

 根據能源局規定:

 也就是設置太陽能板的最高點,從頂樓的地板算起,不能超過3米(屋突1.5米),則符合免申請雜項執照。 (106年9月30日起已經修正條文為: 一、設置於建築物屋頂或露臺,其高度自屋頂面或露臺面起算四點五公尺 以下。 二、設置於屋頂突出物,其高度自屋頂突出物面起算一點五公尺以下。) 請參考: http://law.moj.gov.tw/LawClass/LawAll.aspx?PCode=J0130042
 一般屋頂架高型的支架,常見的結構主要支柱材料有: H型鋼、四方管、C型鋼、鋁擠等。


 H型鋼—>  有150*75mm、200*100mm、250*125mm等不同規格,堅固耐用,但重量較重,價格也較高。
 四方管—>  有75*75mm、100*100mm等規格,堅固耐用,重量較H型鋼輕,價格也較便宜。
 C型鋼—>  由2支C型鋼焊接而成,成本低,但焊接點日久可能因生鏽或地震而裂開。
 鋁擠  —>  組裝容易,但鋼性較弱,螺絲較容易鬆脫。
 由於台灣屬於海島型氣候,因此系統支架的防鏽處理很重要,建議使用”熱浸鍍鋅”,防鏽效果可達20年以上。

 由於整個系統有非常多鎖扣連接的地方,每個環節都很重要,支架”粗勇”不代表颱風來板子不會飛走,例如螺絲鬆脫或是模組鋁框太薄固定點不足...等等,都會讓模組被風吹走。

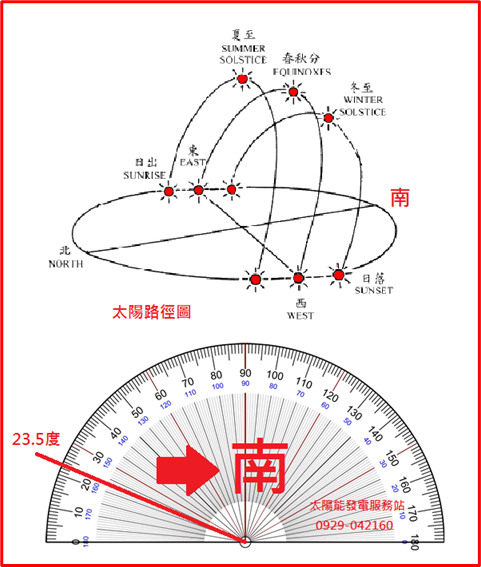

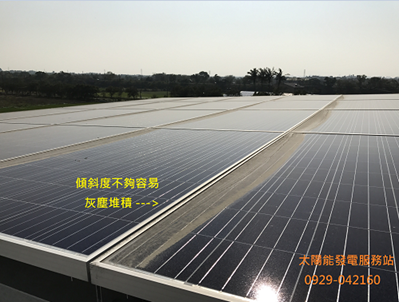

 另外關於模組安裝的斜度也須注意,因為台灣位於北緯23.5度,所以理論上將板面仰角設定為面南19~23.5度可以得到最大日照效益,但實際上多數屋頂不太可能設置如此角度,需注意的是傾斜角度若不足除了影響發電量之外,也較容易堆積灰塵及不利排水。







 根據工研院綠能所分析風災損壞原因,系統設計施工確實定期巡檢,是預防風災的重要因素。

 俗話說:”一分錢、一分貨”,太陽光電系統使用期限至少20年以上,低價不可能有好品質,甚至可能會付出更高的代價。
